規范的同軸電纜是一種高質量的視頻傳輸線，它能夠在很寬的頻帶內以很低的損耗傳送電視信號。同軸電纜是運用最廣泛的視頻傳輸介質，一般用于中短間隔的視頻信號傳輸。同軸電纜的電氣特征使得它十分合適傳送攝像機到監視器的全視頻信號。在實踐運用中，簡直一切導線都能夠作為電話線，但要傳送頻率為20Hz~6MHz的視頻信號，一起不期望有任何衰減時，就需求運用規范的同軸電纜。

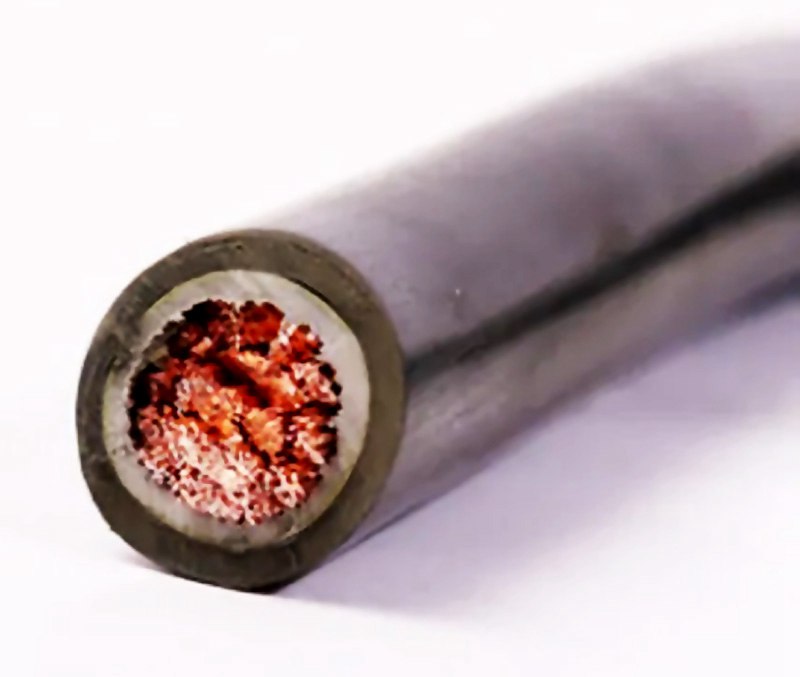

　　同軸電纜由內導體銅質芯線(單股實心線或多股絞合線)、絕緣層、網狀織造的外導體屏蔽層及維護塑料外層所組成。因?yàn)橥鈱?dǎo)體屏蔽層的作用，同軸電纜具有很好的抗攪擾性，廣泛地運用于較高速率的數據傳輸與圖畫傳輸中。

　　依據規范，視頻傳輸只能運用75Ω型，其他阻抗的同軸電纜的外觀與75Ω型的盡管差不多，但間隔超越十幾米后，所傳輸圖畫的質量就會變得特別差。

　　為獲得最佳傳輸作用，應當選用掩蓋份額大于95%的電纜;芯線以銅質線或包銅線為佳，
包銅線選用鋼絲做成，外面包有上一層銅，這種線的拉伸強度較好，適于穿管式的長間隔鋪設。市場上還有掩蓋份額為65%的電纜，不該運用。視頻傳輸體系需求運用掩蓋份額大于95%的電纜，以避免外部電磁攪擾穿過屏障層進入視頻信號中。芯線導體截面積越大，傳輸損耗越小，然后能夠傳輸更長的間隔。所以，室外較長間隔的傳輸應當選用芯線較粗的電纜，大都
室外同軸電纜的直徑一般都在1.3 cm以上。

　　一般，選用同軸電纜傳輸，多用SYV-75-5型同軸電纜，其間75表明該種電纜的特性阻抗為75Ω,5表明電纜的線徑。假如傳輸間隔較遠，為減小傳輸線路對信號的衰減量，還可選用較粗的SYV-75-7或SYV-75-9型同軸電纜線。
