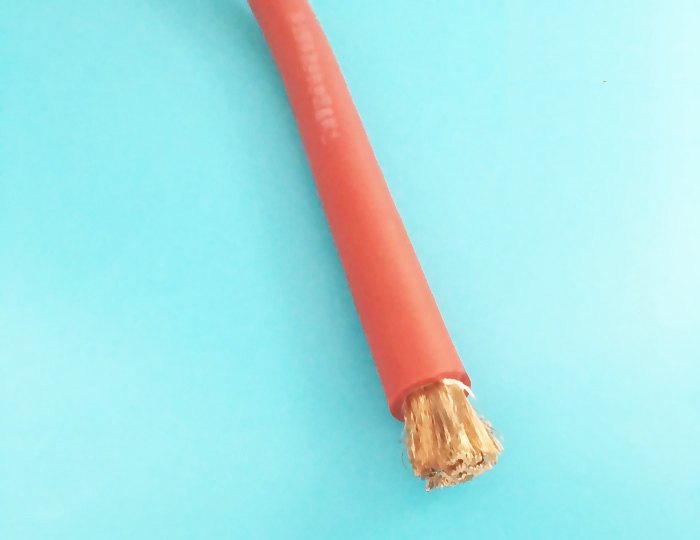

FXL FXLP坦克蓄電池聯接電纜線

電池電纜

結構簡圖：
	1　銅導電線芯 2　橡皮絕緣 3　棉紗編織浸漬臘克漆護層 4　鍍錫銅絲編織屏蔽層

一、粗獷運用的規劃
本產品適用于坦克蓄電池用交流（直流）標稱電壓在250V及以下的低壓線路的聯接。
二、運用特性導電線芯的長期容許作業時分的溫度應不逾越60℃。
三、類型及規范
1、電線的類型見表1. 表1電纜的類型及稱謂

型　號	名　　　　　　稱
FXL	坦克蓄電池聯接電纜線
FXLP	屏蔽型坦克蓄電池聯接電纜線

2、電線的規范應符合表2的規矩。
表2 電纜的規范

序號	）2規范標稱截面積（mm	結構 根數/單根直徑	絕緣厚度	電線較大外徑mm	20℃導體電阻Ω/km (不大于)	參看重量較大kg/km
FXL	FXLP	FXL	FXLP
1	0.5	16/0.2	0.6	3.2	4.3	37.9	13.3	30.7
2	0.75	19/0.23	0.6	3.5	4.95	24.20	19.0	33.2
3	1.0	19/0.26	0.6	3.6	5.06	18.50	22.4	37.4
4	1.5	19/0.32	0.6	4.0	5.5	12.21	28.7	45.2
5	2.5	19/0.41	0.6	4.7	6.05	7.44	40.3	58.5
6	4.0	49/0.32	0.6	5.7	6.6	4.73	58.9	80.7
7	6.0	49/0.39	0.6	8.7	7.37	3.19	80.5	104.6
8	10	49/0.52	0.8	8.4	9.9	1.79	140.6	182.4
9	16	84/0.49	0.8	9.4	11.44	1.18	203.4	253.0
10	25	133/0.49	1.0	11.0	13.2	0.760	305.4	364.0
11	35	133/0.58	1.2	13.9	16.61	0.531	421.5	510.8
12	50	133/0.68	1.4	16.3	19.25	0.386	553.6	656.9
13	70	189/0.68	1.4	17.8	20.9	0.272	788.8	909.0
14	95	259/0.68	1.6	21.4	23.54	0.198	1051.0	1186.4

三、首要技術功用
1、FXL型電線在橡皮絕緣外面應有棉紗編織并涂上臘克。
2、FXLP型電線在棉紗編織涂臘克層外面運用鍍錫銅絲編織作屏蔽層。
3、棉紗編織應緊包在電線絕緣層上，編織密度應不小于90%.鍍錫銅絲直徑為0.12～0.3mm，鍍錫銅絲屏蔽編織密度應不小于80%。
4、電線臘克層應有彈性，并且具有耐燃，耐寒，耐熱，耐潮及耐礦物油與汽油混合物的功用。
四、交貨長度
1、電線制造長度應符合表4的規矩，容許短線段交貨，但其數量應不逾越交貨總長度的10%。表4 制造長度

類型	）2標稱截面（mm	電線長度	短線段長度不小于
FXL	0.5～1.5	45～250	15
2.5～6.0	35～150	15
10～95	25～100	10
FXLP	0.5～1.5	25～150	10
2.5～6.0	15～100	7
10～95	10～50	5
